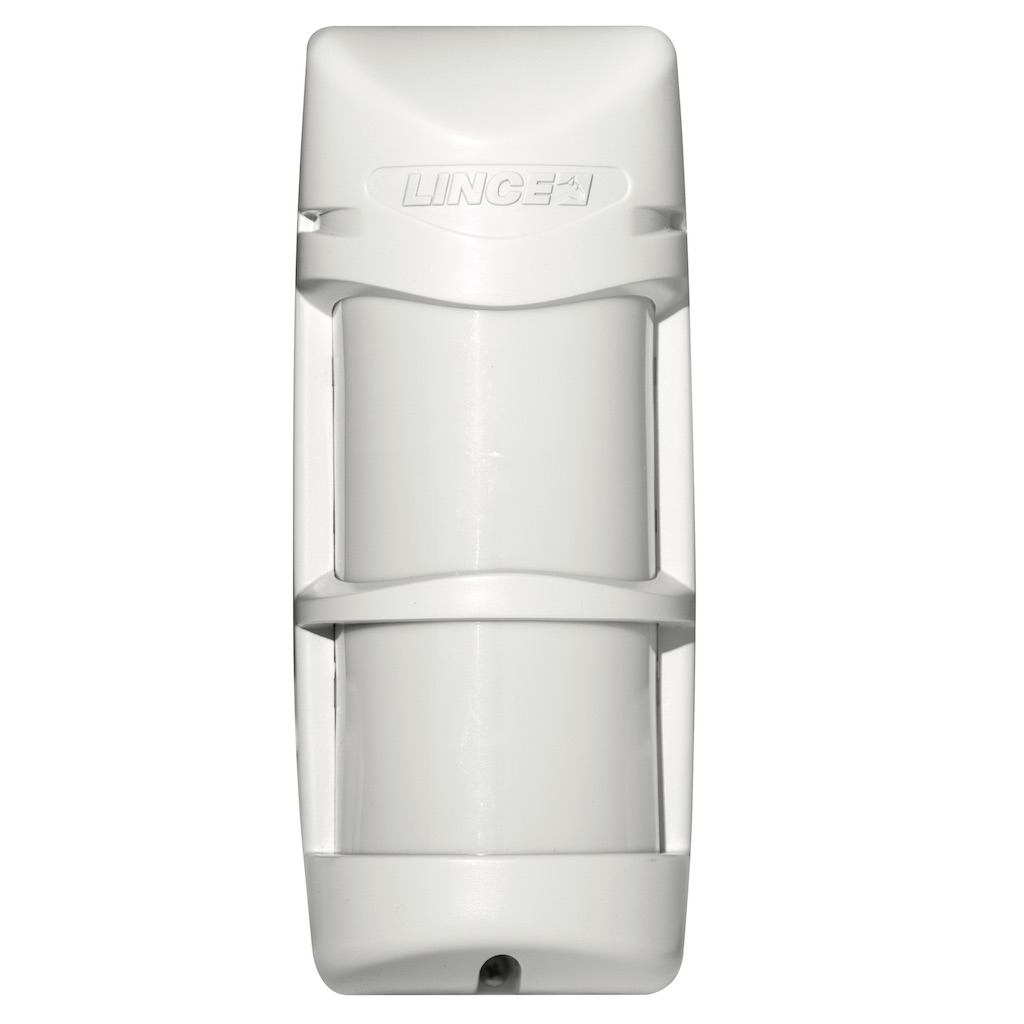

1873BOBBY-AM

Rilevatore volumetrico via filo tripla tecnologia da esterno

Il rilevatore da esterno 1873BOBBY-AM, composto da 2 sensori infrarossi dual PIR ed una microonda con cavità planare, è stato progettato e realizzato per garantire le massime prestazioni in ambiente esterno. L'elettronica del rilevatore è orientabile e permette di ottenere una copertura orizzontale di 85° distribuiti su un piano di 170°. Il fissaggio del rilevatore può essere sia a parete che su palo (altezza 1 ÷ 1,2 m). Il fascio infrarosso inferiore, regolabile anche verticalmente, permette di ottenere un range di copertura compreso tra un minimo di 3 m ed un massimo di 18 m. I tre sensori, gestiti da un microcontrollore, possono essere combinati tra loro a seconda delle esigenze di installazione (triplo AND, MW in AND con ogni PIR, AND dei PIR con MW esclusa). Per la gestione delle uscite, allarme e antimask, sono utilizzati due relè allo stato solido. L'antimascheramento è stato realizzato utilizzando sensori ad IR attivi che, attraverso lenti di Fresnel, hanno la possibilità di rilevare ostacoli apposti volontariamente sulle lenti per impedirne la rilevazione (spray, nastro adesivo, carta ecc). Se settato in triplo AND permette la discriminazione degli animali (Pet-Immunity).

• Rilevazione: 2 PIR + microonda con frequenza 24 GHz
• Alimentazione: 9 ÷ 15 Vcc

• Assorbimento: 20 mA
• LED: 4 (verde PIR 1, verde PIR 2, giallo MW, rosso allarme)
• Sensibilità: regolabile ed indipendente per ogni tecnologia
• Angolo di copertura: 85°
• Portata di rilevazione: regolabile: 3 ÷ 18 m
• Regolazione PIR inferiore: micrometrica tramite dispositivo brevettato
• Uscita Antimask: contatto NC dedicato
• Funzione Antimask: tramite infrarossi attivi
• Funzione AND/OR: Triplo AND - (PIR1 OR PIR2 AND MW) - PIR1 AND PIR2 (MW esclusa) - PIR1 AND MW (PIR2 escluso)
• Antiaccecamento solare: tramite filtri meccanici ad alta efficienza
• Scheda elettronica: orientabile su 90° e tropicalizzata
• Contenitore: policarbonato con lente resistente ai raggi UV
• Staffa per fissaggio a muro: in acciaio inox (in dotazione)
• Protezione antisabotaggio: contro l'apertura e lo strappo
• Grado di sicurezza: Grado 3 (EN 50131)
• Classe ambientale: IV (EN 50131-1)
• Temperatura di esercizio: -25 °C ÷ +60 °C
• Grado di protezione involucro: IP44
• Dimensioni: 81 x 56 x 189 mm
• Peso: 0,47 kg (staffa inclusa)

• 1819KR-KIT - Kit riscaldatore universale equipaggiato con sensore di temperatura ed igrometro
• 1821KR-KIT/E - Kit riscaldatore universale equipaggiato con sensore di temperatura
• 1966-COVERKIT - Copertura parapioggia
• 001805/00102AA - Kit staffa da palo in acciaio inox
• 1951-SB5 - Staffa per ruotare di 5° i rilevatori BOBBY
• 1955-FB - Rialzo per distanziare il rilevatore BOBBY dal muro
• 001805/00145AA - Mascherina in policarbonato per ridurre l'area di copertura
